Das plasmaNorm® - Konzept



Die Firma Kratz UG Lüftungstechnik ist bundesweiter Servicepartner von plasmaNorm®. Wir verbauen und warten bundesweit plasmaNorm® Abluftreinigungsanlagen.

Wenn die Küchenabluft Gästen,
Mitarbeitern und der Nachbarschaft stinkt ...

Die Vorteile der plasmaNorm®-Anlagen liegen auf der Hand:

  • Sie beseitigen Gerüche der Küchenabluft effizient und nachhaltig
  • Die modernste Plasmatechnik bewirkt Oxidation und Zersetzung
    aller in der Abluft enthaltenen Geruchsstoffe
  • Sie spart Energie durch Wärmerückgewinnung (optional erhältlich)
  • Wirksamer Brandschutz durch fettfreien Abluftkanal
  • Dank der Fettfreiheit ist kein zusätzlicher Reinigungsaufwand erforderlich
  • Sie erfüllt vorbildlich die Vorgaben des Bundes-Immissionsschutzgesetzes

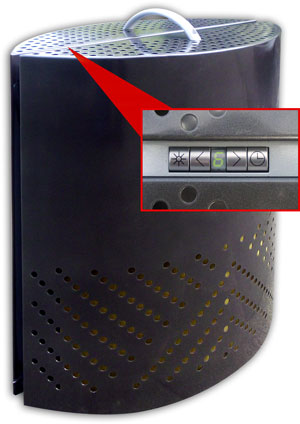

Beispiel für eine mobile plasmaNorm®-Umluftreinigungs-anlage.

Sie neutralisiert effizient unangenehme Gerüche und entkeimt die Raumluft. Durch ihre leichte Bauform und die einfache Bedienung ist sie leicht und flexibel einsetzbar. Angeschlossen wird sie einfach an die Steckdose.



Die funktionsweise der plasmaNorm®-Abluftreinigungsanlagen:

Die Technik beruht auf dem plasmachemischen Verfahren mit offenem Plasma (DBE) bei Normaldruck zur Gasreinigung, Luftbehandlung molekularer, chemischer und biologischer Schadstoffe, Geruchsbeseitigung mit zusätzlichem Aktivkohle- Speicherreaktor.

"Die Technik wurde für die Geruchsbeseitigung in der Lebensmittelindustrie entwickelt und entkeimt
dabei gleichzeitig die Luft."

Allgemein gilt:

Die plasmaNorm®-Gasreinigungstechnologie (nichtthermisches, plasmachemisches Verfahren mit offenem, atmosphärischem, also Normaldruck-Plasma) ist eine Zu-, Um- oder Abluftbehandlung zur umweltverträglichen Beseitigung kleinster, gasförmiger, organischer Kohlenstoffverbindungen, wie beispielsweise Geruchsmoleküle, Viren, Bakterien, Sporen etc., Feststoffe und Aerosole werden vorher in einem geeigneten Vorfilter abgeschieden.

PartnervonPlasmanorm

Content on this page requires a newer version of Adobe Flash Player.

Get Adobe Flash player

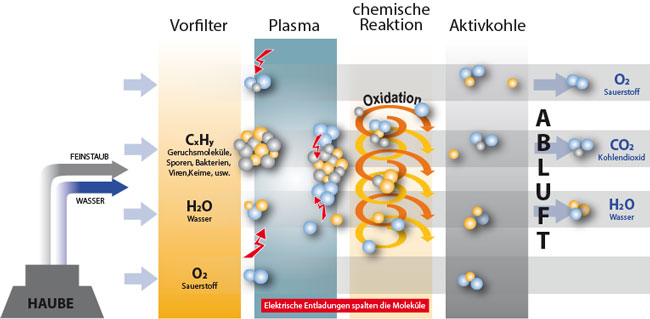

Die plasmaNorm®-Technologie besteht aus mehreren Wirkstufen:

1. Vorabscheidung

Hier wird das Rohgas von Feststoffen, Aerosolen und Kleinstpartikeln befreit. Geeignete Filtermedien wie Taschenfilter (z.B. bei feuchter oder fetthaltiger Abluft der hydroSorp®-Abscheider) werden entsprechend der abzuscheidenden Luftinhaltsstoffe eingesetzt.

2. Reaktionsprozesse und Oxidation

Nach der Vorabscheidung erfolgt die Einleitung eines auf Plasma basierenden Reaktions- und Oxidationsprozesses. Beim Durchströmen einer Hochspannungs-Entladungsquelle (offenes, atmosphärisches Plasma) wird das nun vorgefilterte Rohgas u. a. mit atomarem Sauerstoff (O') und Hydroxylen (OH-Radikale) angereichert. Bei der Diffusion der gasförmigen Stoffe mit energiereichen Ionen, Sauerstoff- und OHRadikalen wird ein Oxidationsund Dissoziationsprozess initiiert, bei dem die Kohlenstoffverbindungen entweder zu Reaktionen angeregt werden oder direkt chemisch mit den Sauerstoffatomen oder anderen Radikalen reagieren.

3. Aktivkohle-Speicherreaktor

Bis hierher nicht oxidierten Verbindungen werden in der anschließenden Aktivkohle zurückgehalten und dort zur Oxidation gebracht. Die Aktivkohle fungiert in diesem Verfahren als Speicherreaktor, der u. a. Ozon in Luftsauerstoff zurückführt. Merkmal dieser Technik ist die kostengünstige, extrem lange Standzeit der Aktivkohle, da diese sich während des Prozesses selbst regeneriert. Filterwechsel entfällt: ein Austausch ist nur in Ausnahmefällen zu erwarten.

Wartung und Reststoffe Die Vorfilter der plasmaNorm®-Technologie müssen regelmäßig von abgeschiedenen Reststoffen befreit werden. Einmalfilter werden getauscht, regenerierbare Abscheider gereinigt. Die Hochspannungs-generatoren bedürfen von Zeit zu Zeit einer Kontrolle.

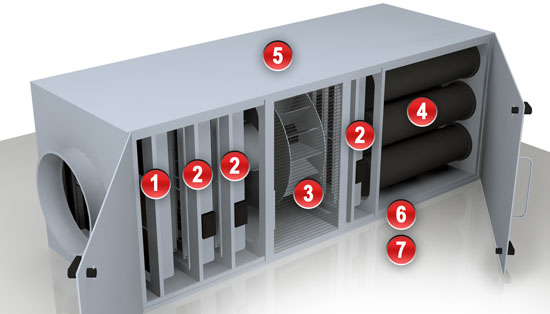

Eine Plasma-Abluftreinigungsanlage im Querschnitt:

Durch einen Ventilator wird die Abluft zunächst in das System eingesaugt, das sie über einen Vorfilter von Fett, Feststoffen, Aerosolen und Kleinstpartikeln befreit. Bei feuchter oder fetthaltiger Abluft kommt beispielsweise ein hydroSorp-Filter zum Einsatz, der sich ganz einfach herausnehmen und problemlos reinigen lässt. In Stufe zwei, der Plasmastufe, werden die in der zuvor gefilterten Abluft enthaltenen Geruchsstoffe durch
einen Oxidations- und Zersetzungsprozess zerstört. Zum Abschluss durchströmt die Abluft einen Aktivkohlefilter, der – nur als Reaktionsplattform – eventuell noch nicht oxidierte Verbindungen zurückhält und zur Zersetzung bringt. Das Ergebnis ist eine geruchs- und fettfreie Küchenabluft auf physikalischer Basis ohne chemische Reinigungsmittel, vollständig umweltfreundlich und sehr kosteneffizient im Betrieb.

1. Aerosolabscheider
hydroSorp® schützt die nachfolgenden Filtersysteme vor Beschlagung durch feinste Wasser- und Fetttröpfchen. Die Standzeit der Aktivkohle wird damit verlängert.

2. Edelstahlelektroden
die plasmaNorm® Elektroden werden durch das Anlegen einer Hochspannung mittels spezieller Hochspannungstransformatoren zur Plasmaerzeugung genutzt.

3. Ventilator

4. Aktivkohlepatronen

5. Gehäuse
doppelwandiges Edelstahlgehäuse mit geschäumten Innenkern

OPTIONAL
6. elektrostatischer Abscheider
Der ionCollect-Abscheider wird vornehmlich in Ab-/Umluftreinigungssystemen eingesetzt. Verschmutzungen durch Blaurauch (z.B. offener Grill) werden aus dem Luftstrom entfernt.

7. Kühlregister/Wärmetauscher
Das Kühlregister wird wird in Abluftreinigungssystemen zur Kühlung der Abluft genutzt.
